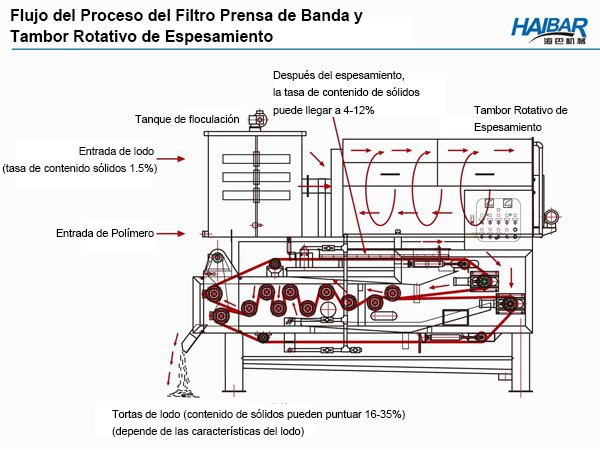

Principio de filtro prensa de banda de deshidratación y engrosamiento de tambor

1. Tanque de condicionamiento para agitación
Luego de que el lodo y el polímero inyectados se mezclan uniformemente en el tanque de condicionamiento, los gránulos de floc se forman y fluyen hacia el tambor para la separación de agua y lodo.

El tanque de condicionamiento de nuestro filtro prensa de banda de deshidratación y engrosamiento de tambor está construido con acero inoxidable. Está diseñado con una estructura abierta, así brindando a los operadores más conveniencia para observar el proceso de condicionamiento y la dosificación del polímero.

2. Sistema de engrosamiento y separación de agua y lodo tipo semi-centrífugo
El lodo condicionado se envía a la pantalla fina del tambor de separación de nuestro filtro prensa de banda de deshidratación y engrosamiento de tambor. Luego, se rota lentamente con una máquina de proyección centrífuga para remover la gran cantidad de agua libre sobrenadante mediante filtración. De esta manera, el lodo se espesa efectivamente. Adicionalmente, la capacidad de procesamiento de nuestra máquina mejora y el tiempo se operación se acorta enormemente.

El lodo separado ayuda a reducir la carga de agua de la banda notablemente. Al mismo tiempo, el lodo presenta una estructura estable. No ocurre laminación o fenómenos de exceso de flujo lateral. Como resultado, la eficiencia de la deshidratación del rodillo del segmento posterior mejora y el contenido del agua de la bola de filtro se reduce.

Luego de la separación, el contenido sólido en el agua libre varía de 0.5% a 1%, que tiene que ver tanto con la dosificación como con el tipo de polímero.

3. Dispositivo de distribución de lodo centralizado
El lodo se distribuye básicamente en el centro de la banda de nuestro filtro prensa de banda de deshidratación y engrosamiento de tambor. El ancho del lodo distribuido puede ajustarse para hacer que tanto el rodillo como la banda sufran la fuerza de extrusión uniforme y también previene la fuga lateral.

4. Unidad de deshidratación de lodo
a. Deshidratación de gravedad
Luego de que el proceso de proyección termina, el lodo con bajo contenido sólido se distribuye uniformemente en la banda de filtro a la velocidad de operación que varía de 1 a 7m/minuto. Mientras la banda de filtro funciona, una gran proporción de agua libre se elimina gradualmente por medio de la gravedad. También, una pequeña parte de agua se elimina naturalmente por la gravedad por medio de la malla de la banda.
b. Deshidratación presurizada
Luego de la deshidratación por gravedad, el grupo de lodo se envía a la banda a través de una entrada cóncava de nuestro filtro prensa de banda de deshidratación y engrosamiento de tambor. Se modera por el ancho predeterminado de la banda de filtro bajo la condición de la bola de lodo espeso y sin fuga lateral. Simultáneamente, el lodo pasa a través de una serie de rodillos de tamaño fijo paso a paso. La fuerza de extrusión del lodo se aumenta gradualmente para lograr el efecto de deshidratación.

Luego de extrudirse y deshidratarse inicialmente, el lodo puede entrar a una serie de rodillos principales y sub-rodillos de tamaño fijos. Al incrementar la fuerza de extrusión del lodo cada vez, nuestro filtro prensa de banda de deshidratación y engrosamiento de tambor puede realizar el proceso de deshidratación de alta eficiencia. Luego, el lodo depende de la variación adecuada de la gradiente de presión en la zona de cizalladura de alta presión para reducir el contenido de agua en la bola de lodo. En esta zona, el lodo fuerza al agua residual en la bola de lodo a descargarse por completo, para obtener el contenido de agua más bajo de la bola de lodo. La presión del compresor de aire puede servir como la energía y puede ajustarse arbitrariamente de acuerdo con los requerimientos reales de la operación.

5. Dispositivo de limpieza de banda
La boquilla se utiliza para distribuir adecuadamente y se fija en el dispositivo de limpieza de nuestro filtro prensa de banda de deshidratación y engrosamiento de tambor. Este dispositivo puede mantener y limpiar fácilmente. Adicionalmente, no salpica agua de lavado para mojar la bola de lodo. La boquilla puede expulsar agua limpia con la presión hidráulica que varía de 4 a 5kg/cm2.

Las bandas inferior y superior se lavan en dos direcciones. El agua expulsada crea un ángulo con forma de abanico de 60 grados, que conduce a la reducción de la pérdida de presión hidráulica. La velocidad de expulsión y volumen del agua pueden ajustarse arbitrariamente en cumplimiento con los requerimientos reales para la operación, por lo que la suciedad restante puede removerse por completo desde la malla de la banda.

Más allá de eso, el método de limpieza hidráulica permite que la banda se mantenga permeable al agua. Puede disminuir la clasificación de contenido de agua en la bola de filtro y también extender la vida útil de la banda. Además, puede evitar la fuga lateral que resulta de los bloqueos serios en la banda.

El dispositivo de limpieza viene con un recibidor de filtrado para reciclar el filtrado.

6. Eliminación de la bola de lodo
Las bandas superior e inferior se montan respectivamente con una hoja doctor, con el propósito de eliminar el lodo al ajustar la firmeza del resorte.

Características del rendimiento
1. Nuestro filtro prensa de banda de deshidratación y engrosamiento de tambor puede funcionar suavemente sin ningún impacto, vibración o ruido fuera de lo normal.
2. Esta máquina está hecha de acero inoxidable SUS304. Debido a la adopción de la tecnología de refuerzo de soldadura TIG, las articulaciones de soldadura son chatas y suaves, sin defectos. Lo que es más, nuestro equipo tiene la superficie con la cubierta de terminación, así ofreciendo una apariencia agradable y efecto protector. Su estructura es firme y altamente resistente a la corrosión química.
3. El filtro prensa de banda de deshidratación y engrosamiento de tambor también brinda la función de limitación y regulación de espesor de la capa de lodo.
4. El tanque de condicionamiento adopta tres hojas espirales para la rotación en cruz y la agitación, que permiten que el polímero y el lodo espeso se mezclen por completo.
5. La velocidad de nuestra máquina es estable y ajustable. La velocidad indicada por nuestro sistema cumple con la velocidad mecánica real.
6. Las bandas superior e inferior se conducen en sincronía con la velocidad de transporte que varía de 1 a 7m/minuto. La banda está hecha de fibra de poliéster en Suecia o Alemania. Su vida útil alcanza más de 8.000 horas.
7. Lo que es más, este filtro prensa de banda de deshidratación y engrosamiento de tambor se conduce por motor. Su velocidad de salida puede ajustarse. Todas las piezas móviles pueden operar sin problemas. El ruido es como mucho de 65dB (A). Nuestro rodillo es importado de Japón y presenta una calidad superior.
8. El sistema de limpieza está compuesto de la tubería de rociado y la boquilla de rociado de acero inoxidable SUS316. La variedad de rociado cubre todo el ancho de la banda. Cada boquilla puede reemplazarse.
9. Tanto la estructura como el rendimiento de la bomba de agua pueden cumplir con las necesidades de limpieza de la banda.
10. Por último, pero no menos importante, el filtro prensa de banda de deshidratación y engrosamiento de tambor se provee con un control automático y función de protección. Dejará de funcionar o dará una alarma en caso de varias situaciones fuera de lo normal, incluyendo lodo insuficiente, polímero deficiente, falla del rastreo de la correa de filtro, presión hidráulica demasiado baja, instrucciones de señal externa, presión ultra baja de aire comprimido y más.

Equipo accesorio
Todo el sistema de deshidratación de lodo consiste de varias partes, incluyendo la bomba de lodo, compresor de aire, gabinete de control, equipo de deshidratación de lodo, bomba de potenciación de agua limpia, así como también de sistema de dosificación y preparación de floculante. Se recomienda una bomba de desplazamiento positivo como bomba de lodo o bomba de dosificación de floculante. Nuestra compañía puede proveer a los clientes con un set completo de sistema de deshidratación de lodo.
