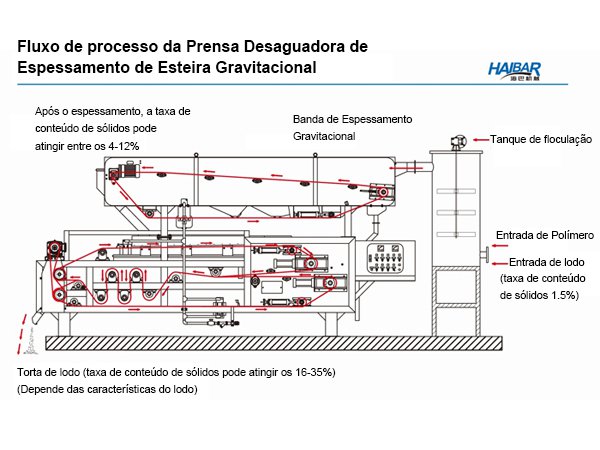

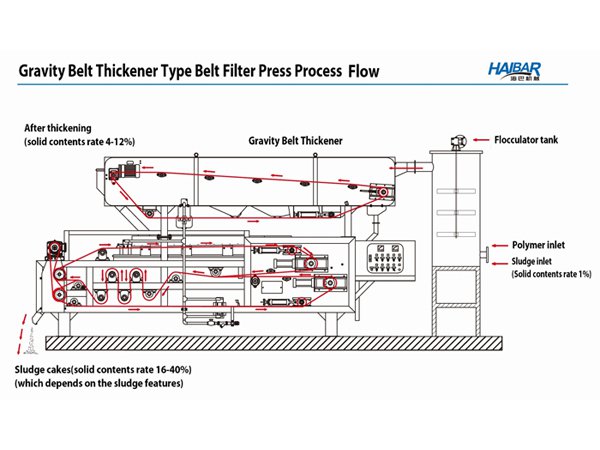

Principio del filtro prensa de banda de deshidratación y engrosamiento de correa de gravedad

1. Tanque de condicionamiento para agitación
El lodo y el polímero se inyectan primero en el tanque de condicionamiento para agitación uniforme. La mezcla se convertirá en partículas sólidas que pueden deshidratarse fácilmente y luego fluirán hacia la pantalla de filtro para separación de agua y lodo.

El tanque de condicionamiento de nuestro filtro prensa de banda está hecho de acero inoxidable. Presenta una estructura de tipo abierta para brindar conveniencia a los operadores para observar el proceso de condicionamiento y la dosificación de polímero.


2. Sistema de engrosamiento y separación de agua y lodo de tipo correa
1) El lodo condicionado se guía hacia la pantalla de filtro. Luego, debe atravesar la zona de gravedad de nuestra prensa de filtro de banda para la filtración y deshidratación. Esta zona está designada con un gradiente para mejorar el efecto de deshidratación. Entonces, el agua separada puede penetrar a través de la banda de filtro rápidamente.

Simultáneamente el rascador de lodo de PVC tiene un papel vital en el rascado de lodo, drenaje y proceso de engrosamiento uniforme. Este rascador está organizado en una secuencia con intervalos, que permite que el lodo se distribuya uniformemente en la banda de filtro. También aumenta la permeabilidad del agua de la banda de filtro y ayuda a filtrar una gran cantidad de agua libre sobrenadante. Eventualmente, el lodo se espesa y se reduce efectivamente. La capacidad de procesamiento de nuestro filtro prensa de banda mejora y el tiempo de operación se acorta enormemente.

2) Luego de la separación de líquidos y sólidos, el lodo permite que la banda de filtro sufra de mucha menos carga por impregnar el agua. Mientras tanto, el grupo de lodo se organiza firmemente y la lámina de inundación o el fenómeno de exceso de flujo lateral nunca ocurren. Lo que es más, la eficiencia de la deshidratación se potencia y la clasificación de contenido de agua disminuye.

3) Dentro de nuestro filtro prensa de banda, esta zona está equipada con un grupo de sensores de alto nivel de líquido, para evitar el exceso de flujo de ambos lados de la banda de filtro. En caso de carga de nivel de líquido ultra alto o sólidos excesivos, este sensor enviará información al sistema de control y luego hará que tanto la bomba de lodo como la bomba de dosificación dejen de funcionar. Cuando el nivel de líquido declina, la bomba de lodo y la bomba de dosificación comenzarán a funcionar nuevamente.

Luego de la filtración y la separación, el contenido de sólidos en el agua libre varía de 0.5% a 1%, que tiene que ver con la dosificación y los tipos de polímero.

3. Dispositivo de distribución de lodo centralizado
El grupo de lodo se centra en el filtro de tela de nuestro filtro prensa de banda de deshidratación y engrosamiento de correa de gravedad. Su ancho puede ajustarse para hacer que tanto el filtro de tela como el rodillo sufran una fuerza de extrusión uniforme y luego prevengan la ocurrencia de fugas laterales.

4. Parte de deshidratación de lodo
1) Zona de gravedad
Luego de la filtración, el lodo con bajo contenido de sólidos se distribuye uniformemente en la banda de filtro con una velocidad de transporte de 1 a 7m/minuto. Durante la operación de la banda de filtro, la mayoría del agua libre se remueve gradualmente con la gravedad. Además, una pequeña parte de agua se elimina por gravedad a través de la malla del filtro de tela.

2) Zona de brecha
Luego del período de deshidratación por gravedad, el lodo continúa entrando a la zona de brecha de nuestro filtro prensa de banda. Se aplica presión gradualmente al lodo en uso del filtro prensa rotativa. El ángulo con forma de brecha entre los dos filtros de tela no es de más de 5 grados, lo que permite que el agua libre se extruda por completo del lodo entre los dos filtros de tela. Entonces, el lodo no tendrá exceso de flujo al entrar a la zona de rodillo de presurización.

3) Zona de presión
Luego de deshidratarse en la zona de brecha, el grupo de lodo se envía a la banda de filtro a través del rodillo de presurización cóncavo. Está restringido por un ancho predeterminado de la banda de filtro bajo las circunstancias de la bola de lodo espesada y ausencia de fuga lateral. Simultáneamente, el lodo pasa a través de una sucesión de rodillos de tamaños fijos y el efecto se deshidratación puede lograrse al incrementar gradualmente la presión de extrusión del lodo.

Luego de esto, el lodo entrará a una sucesión de rodillos principales y sub-rodillos de tamaños fijos de nuestro filtro prensa de banda. El ángulo de envoltura creciente creado por el filtro de tela provee una fuerza de extrusión que incrementa gradualmente, con el propósito de lograr una deshidratación de alta eficiencia.

En la zona de cizalladura de alta presión, se utiliza un cambio adecuado de gradiente de presión para remover agua de la bola de lodo. La presión ajustable de un compresor de aire fuerza al agua restante a descargarse completamente de la bola de lodo, para obtener una bola de lodo con un contenido de agua más bajo.

5. Dispositivo de limpieza de correa
Este dispositivo puede mantenerse y limpiarse convenientemente. No salpica agua de lavado para mojar la bola de lodo. Además, este dispositivo sellado está instalado firmemente con boquillas, que pueden expulsar el agua limpia con una presión de 4 a 5kg/cm2.

El agua expulsada crea un ángulo con forma de abanico de 95 grados, que ayuda a reducir la pérdida de presión hidráulica. La velocidad de expulsión y el volumen de agua pueden ajustarse arbitrariamente en línea con los requerimientos reales para la operación, por lo que la suciedad restante puede removerse completamente desde la malla de la banda.

Lo que es más, el método de limpieza hidráulica permite que la banda se mantenga permeable al agua. No sólo puede disminuir el contenido de agua y extender la vida útil de la banda, sino que también puede evitar fugas laterales causadas por un serio bloqueo de la banda. Dentro del dispositivo de limpieza, se utiliza un recibidor de filtrado para reciclar el filtrado.

6. Eliminación de bola de lodo
Los rascadores se encuentran firmemente adheridos a las bandas de nuestro filtro prensa de banda. El lodo puede remarse por completo al ajustar la firmeza del resorte.

Características de rendimiento
1. Este filtro prensa de banda de deshidratación de engrosamiento de correa de gravedad puede funcionar suavemente sin ningún impacto, vibración o ruidos fuera de lo normal. La velocidad que indica nuestro sistema cumple totalmente con la velocidad mecánica real.
2. Nuestro producto está conducido por un motor y la velocidad de salida es ajustable. Todas las partes móviles ofrecen rendimiento estable y el ruido no es de más de 65dB (A). El rodillo de calidad superior se importa de Japón.
3. Esta máquina está hecha de acero inoxidable SUS304. Al emplear la tecnología de refuerzo de soldadura TIG, todas las articulaciones soldadas son chatas y suaves, sin ningún defecto. Otras características incluyen estructura firme, fuerte resistencia a la corrosión, apariencia agradable y efecto protector superior.
4. Lo que es más, este filtro prensa de banda puede ofrecer la función de protección y control automático. Dejará de funcionar y dará una alarma en caso de situaciones anormales, tales como lodo insuficiente, polímero deficiente, falla de correa de rastreo, presión de agua excesivamente baja, instrucciones de señal exterior y presión extremadamente baja de aire comprimido, entre otras.
5. La máquina de deshidratación y engrosamiento de lodo también brinda la función de limitación y ajuste del grosor de la capa de lodo.
6. El tanque de condicionamiento de nuestro filtro prensa de banda emplea tres hojas espirales para rotación en cruz y agitación. Entonces, el polímero y el lodo espesado pueden mezclarse completamente.
7. Las bandas superior e inferior se conducen en sincronía con la velocidad de transporte de 1 a 7m/minuto. Están hechas de fibra de poliéster en Suecia o Alemania y su vida útil puede alcanzar más de 8.000 horas.
8. El dispositivo de limpieza comprende el tubo de rociado y la boquilla de rociado de acero inoxidable SUS316. La variedad de rociado cubre todo el ancho de la banda. Cada boquilla es reemplazable. Tanto la estructura como el rendimiento de la bomba de agua pueden cumplir los requerimientos de limpieza de la banda.
